| 解码板 |

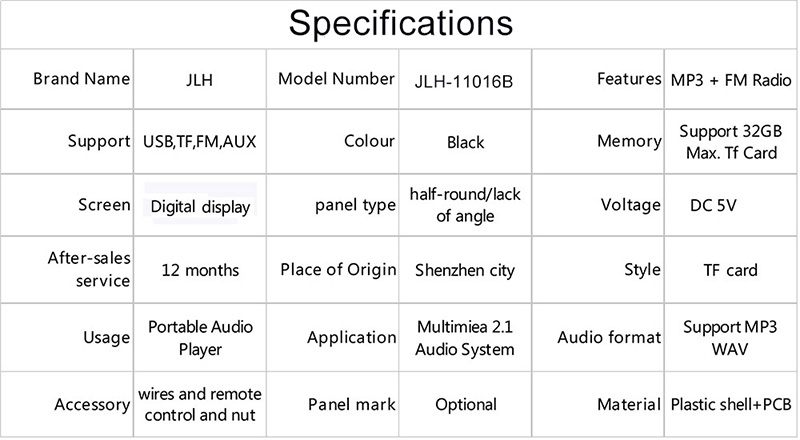

型号：JLH-11016B

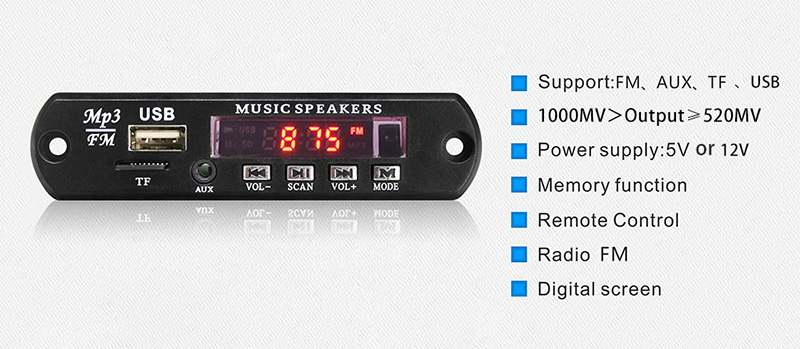

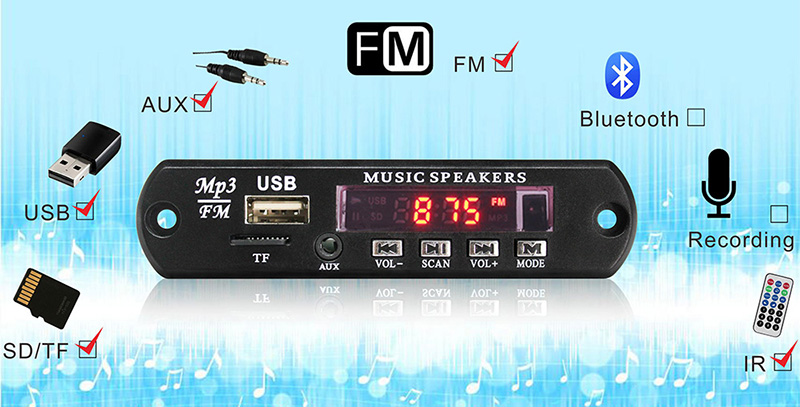

支持功能简介：支持MP3/USB/SD/数码管LED屏显/LINE IN/FM/远程遥控接收/DC供电5V

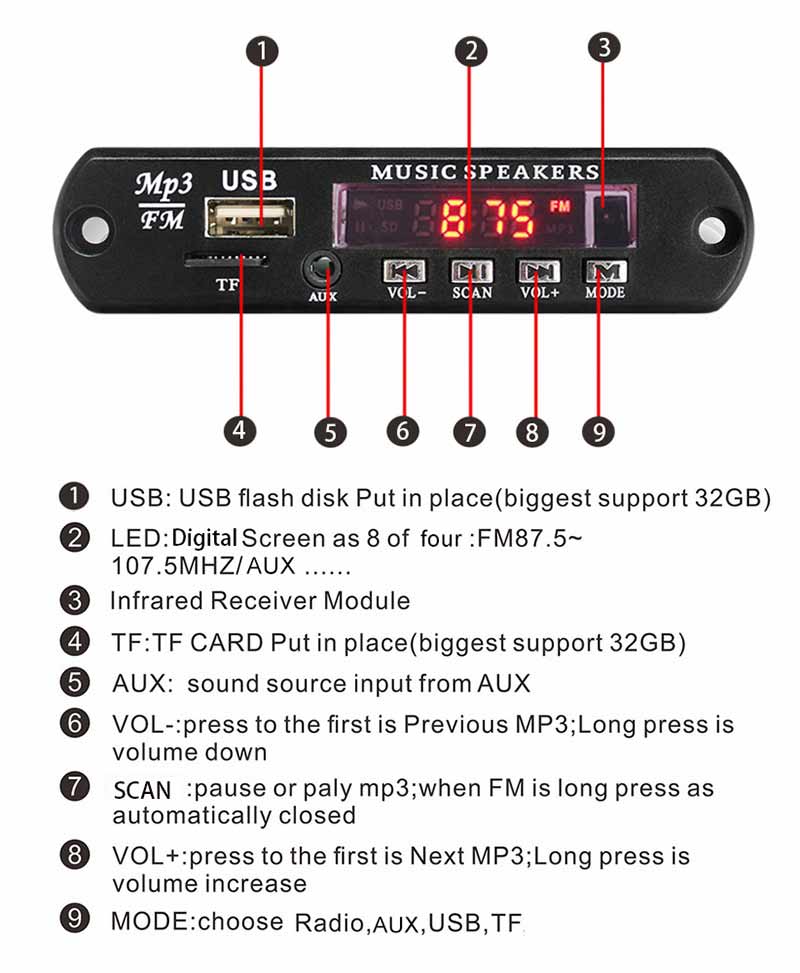

四个按键定义：上一曲/音量减小、
播放/暂停（收音状态下为启收台存台）、
下一曲/音量加大、
MODE功能转换（切换USB/SD/FM/LINE IN）

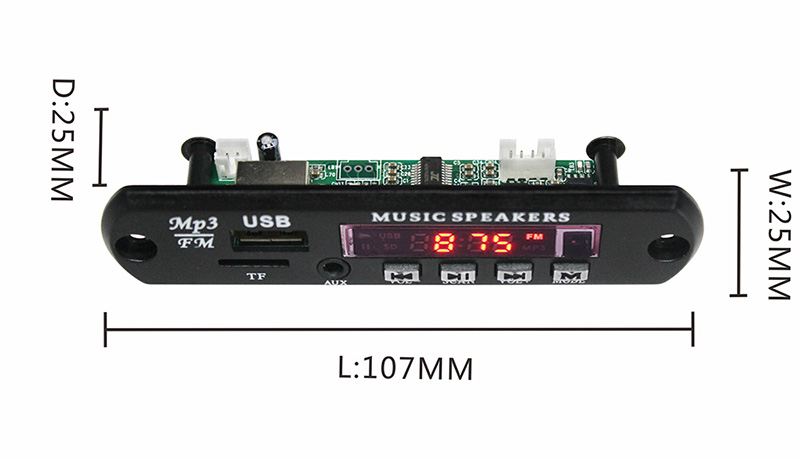

关于结构：面板尺寸：25*107mm,面板俩个角处各有螺丝定位孔，然后用黑色塑胶帽子盖住。

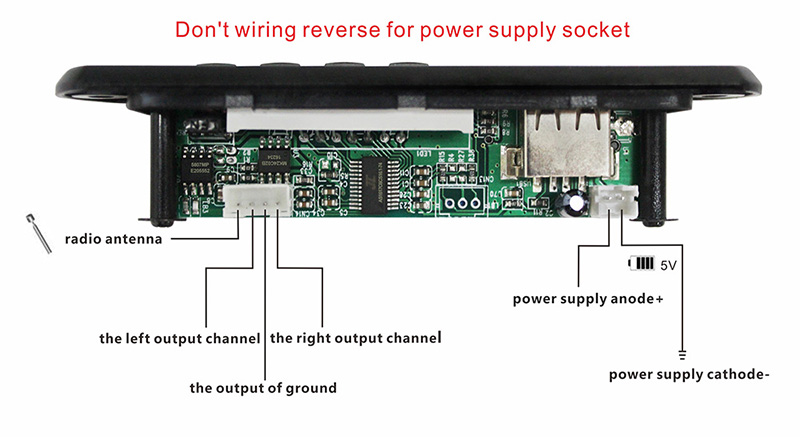

线路连接提示：
ANT：收音线焊接处，连接拉杆天线。
5V：电源供电正级
GND：负极
L-OT：音频输出左声道
AGND：音频输出地线
R-OT：音频输出右声道
L-IN:音源输入左声道
AGND：音源输入地线
R-IN：音源输入右声道
配薄膜遥控器一个。 |
|
